Прибор снят с производства!!!
KES-200 является современным мощным диагностическим прибором. Он имеет все необходимые функции классического мотор-тестера, при этом может работать практически с любыми существующими на сегодняшний день системами зажигания, отображать сигналы в цепях всех современных автомобильных датчиков и исполнительных элементов. Прибор включает в себя специализированный автомобильный 4-канальный осциллограф с памятью, мультиметр, анализатор двигателя.
Возможности KES-200
4 – канальный осциллограф
- 1-, 2- или 4-канальный режим для отображения и анализа осциллограмм сигналов автомобильных датчиков и систем управления
- Постоянное хранение в оперативной памяти 50 последних кадров изображения для возможности покадрового просмотра и сохранения в энергонезависимой памяти
- Возможность автоматического(в зависимости от типа исследуемого сигнала) или ручного выбора параметров отображения: 25мкс-20с/дел по времени и 0,1-20В/дел по напряжению
- Сравнение реальных осциллограмм при тестировании со стандартными осциллограммами, записанными в приборе
- «Быстрая» помощь по проверяемому датчику или исполнительному элементу (назначение, возможные типы, принципы работы, порядок подключения, места расположения, методика проверки и т.д.)
- Помощь по назначению клавиш
- Большой дисплей с подсветкой и регулировкой контрастности позволяет анализировать 4 осциллограммы одновременно
- Применение системы курсоров помогает определить параметры сигналов с высокой точностью
- Возможность записи до 8 осциллограмм в энергонезависимую память прибора
- Возможность выбора режима синхронизации по любому уровню фронта или спада сигнала любого из 4 каналов
- Отображение минимальных и максимальных значений сигнала за время теста.
Анализатор зарядной системы
- Проверка напряжения зарядки, пульсаций и силы зарядного тока генератора.
Анализатор системы запуска
- Анализ бортового напряжения и силы тока, потребляемого стартером во время запуска
- Анализ оборотов, развиваемых стартером при запуске.
Мультиметр
- Измерения и анализ напряжения, силы тока, сопротивления, частоты, скважности и др. параметров автомобильных датчиков, а также напряжение аккумулятора, число оборотов, силу пускового тока и силу зарядного тока
- Отображение min, max и текущего значения измеряемого параметра.
Анализатор зажигания
- Отображение осциллограмм сигналов в первичной и вторичной цепях систем зажигания бензиновых двигателей
- Автоматическое определение параметров (обороты, пробивное напряжение, время горения дуги, угол замкнутого состояния первичной цепи) и отображение текущих, min и max значений
- Различные режимы отображения - одиночный цилиндр, парад, растр, бар-графики пробивного напряжения и времени горения дуги для каждого цилиндра
- Сравнение текущих диаграмм при тестировании со стандартными.
Анализатор цилиндров
- Ручной тест баланса мощности - отключение путем блокирования зажигания в конкретном цилиндре
- Автоматический тест баланса мощности - отключение зажигания во всех цилиндрах поочередно на одно и то же время
- Тест определения относительной компрессии - по величине тока стартера при блокированном зажигании
- Тест эффективности работы цилиндров - по угловым ускорениям коленчатого вала
- Возможность сохранения результатов тестов в энергонезависимой памяти
- Подсказки по методике проведения тестов и оценке их результатов.
Печать
- Передача результатов тестов для печати на внешнем принтере. Кабель для подключения входит в стандартный комплект поставки.
Связь с ПК
- Осциллограммы или результаты тестов можно сохранить на Flash карте и для дальнейшей обработки перенести на ПК. Для этого в комплект поставки входит специальный кабель для подключения KES-200 к com-порту персонального компьютера и компакт-диск с соответствующим программным обеспечением
- Модернизация мотор-тестера производится путем обновления программного обеспечения.

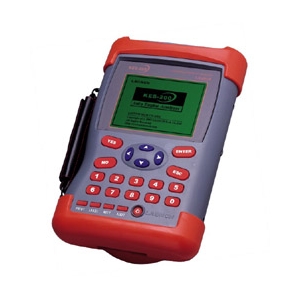

![Основной блок](/site/assets/files/1540/kes200_mainunit.100x0.jpg)
Основной блок
![Флэш-карта с ПО](/site/assets/files/1540/kes200_swcard.100x0.jpg)
Флэш-карта с ПО
![CD](/site/assets/files/1540/kes200_cd.100x0.jpg)
CD
![Блок питания](/site/assets/files/1540/kes200_power_supply.100x0.jpg)
Блок питания
![Сетевой шнур](/site/assets/files/1540/kes200_ac_cable.100x0.jpg)
Сетевой шнур
![Кабель питания от АКБ](/site/assets/files/1540/kes200_batcable.100x0.jpg)
Кабель питания от АКБ
![Кабель связи ПК](/site/assets/files/1540/kes200_pccable.100x0.jpg)
Кабель связи ПК
![Кабель подключения принтера](/site/assets/files/1540/kes200_printercable.100x0.jpg)
Кабель подключения принтера
![Кабель для обновления ПО](/site/assets/files/1540/kes200_upgradecable.100x0.jpg)
Кабель для обновления ПО
![Пробник тока зарядки](/site/assets/files/1540/kes200_chargec_probe.100x0.jpg)
Пробник тока зарядки
![Датчик синхронизации цил.1](/site/assets/files/1540/kes200_cyl1probe.100x0.jpg)
Датчик синхронизации цил.1
![Пробник системы зажигания DIS](/site/assets/files/1540/kes200_dis_adapter.100x0.jpg)
Пробник системы зажигания DIS
![Кабель подключения земли](/site/assets/files/1540/kes200_groundcable.100x0.jpg)
Кабель подключения земли
![Ингибитор](/site/assets/files/1540/kes200_ignshutoff.100x0.jpg)
Ингибитор
![Провод емкостного датчика](/site/assets/files/1540/kes200_inducsencable.100x0.jpg)
Провод емкостного датчика
![Емкостной датчик](/site/assets/files/1540/kes200_inductiveprobe.100x0.jpg)
Емкостной датчик
![Игольчатый пробник (синий)](/site/assets/files/1540/kes200_needleprobe_blue.100x0.jpg)
Игольчатый пробник (синий)
![Игольчатый пробник (зеленый)](/site/assets/files/1540/kes200_needleprobe_green.100x0.jpg)
Игольчатый пробник (зеленый)
![Пробник (черный)](/site/assets/files/1540/kes200_oscprobe_black.100x0.jpg)
Пробник (черный)
![Пробник (красный)](/site/assets/files/1540/kes200_oscprobe_red.100x0.jpg)
Пробник (красный)
![Пробник пульсаций тока зарядки](/site/assets/files/1540/kes200_pulse_probe.100x0.jpg)
Пробник пульсаций тока зарядки
![Пробник втор. цепи зажигания](/site/assets/files/1540/kes200_sec_probe.100x0.jpg)
Пробник втор. цепи зажигания
![Спиральный пробник](/site/assets/files/1540/kes200_spiralprobe.100x0.jpg)
Спиральный пробник
![Пробник пускового тока](/site/assets/files/1540/kes200_startc_probe.100x0.jpg)
Пробник пускового тока
![Набор проводов](/site/assets/files/1540/kes200_wireset.100x0.jpg)
Набор проводов
- Инструкция по эксплуатации KES-200. Содержание (141,9 Кб)
- Инструкция по эксплуатации KES-200. Обновление (413,2 Кб)
- Инструкция по эксплуатации KES-200. Связь с персональным компьютером (661,4 Кб)
- Инструкция по эксплуатации KES-200. 4-канальный осциллограф (468,8 Кб)
- Инструкция по эксплуатации KES-200. Мультиметр (468,4 Кб)
- Инструкция по эксплуатации KES-200. Осциллограф зажигания (740 Кб)
- Инструкция по эксплуатации KES-200. Анализ ЦПГ (722,9 Кб)
